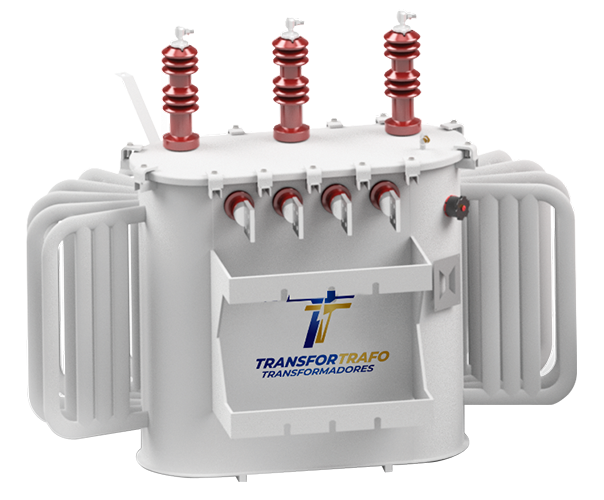

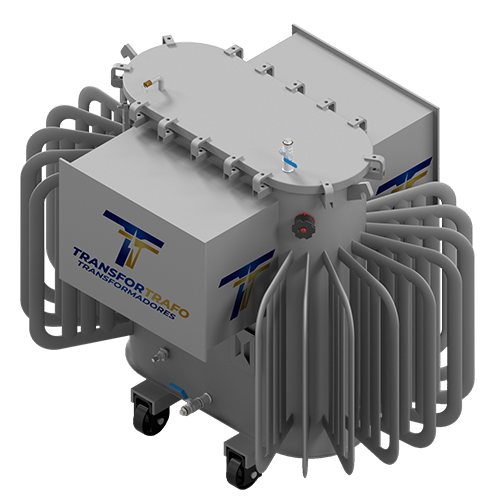

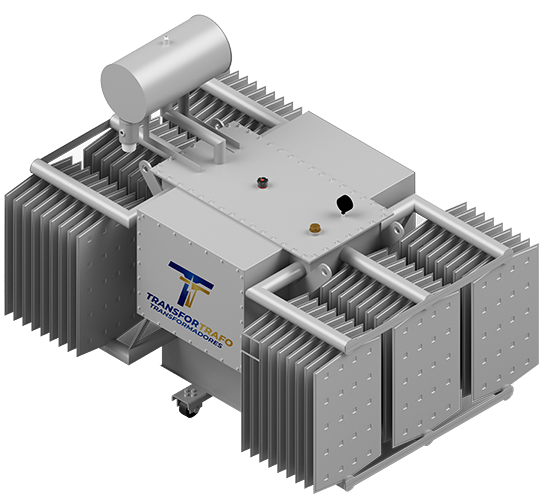

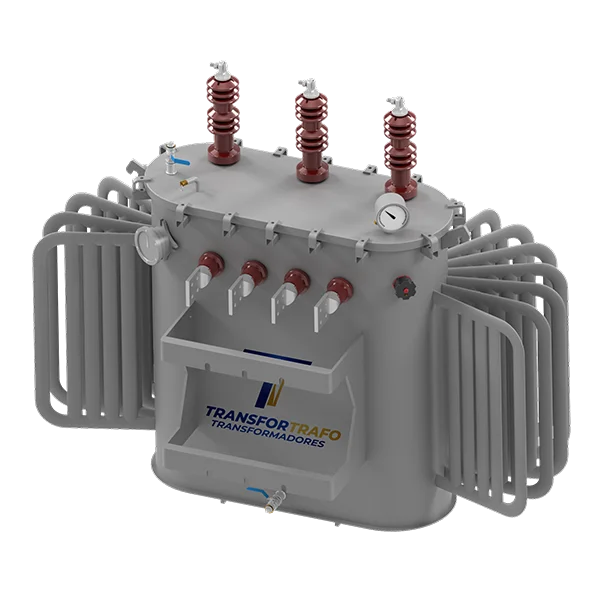

Transformadores a óleo de média Tensão (Até 5000 KVA)
Utilizam óleo isolante para refrigeração e isolamento elétrico. São robustos, eficientes e ideais para aplicações externas e sistemas de distribuição de energia.
Eficiência
Transformadores com excelente eficiência e rendimento, minimizando as perdas e proporcionando melhor aproveitamento da potência efetiva.
Confiabilidade
Capaz de implementar uma ampla gama de relé de proteção e monitos, para maior segurança e confiabilidade.
Alta Capacidade
Alta capacidade de suportar sobrecargas eventuais ou programadas. Estrutura aterrada que proporciona melhor comportamento frente a descargas atmosféricas.
Radiadores
Radiadores que garantem melhor dissipação de calor, permitindo operação em temperaturas inferiores quando comparados a transformadores a seco.
Especificações técnicas, construção e aplicações
Descrição Técnica
- Potência: 5 KVA a 3000 KVA
- Grau de proteção: IP54
- Nível de isolação: 0,6KV
- NBI (AT): 95.0KV
- Frequência: 60 Hz
- Grupo de ligação: Dyn1
- Instalação: Ao tempo
- Ligação do Primário: Delta
- Ligação do Secundário: Estrela com Neutro acessível
- Método de resfriamento: ONAN
- Gancho de suspensão: Sim
- Suporte de poste: Opcional
- Suporte de para raio: Opcional
- Comutador de Tap’s: Rotativo
- Regime de serviço: Continuo 100%
- Pintura: Cor munsel N6,5
Tensões e Normas
Opções de classe de Tensão primária:
- 15KV
- 25KV
- 36,2KV
Classe de Tensão secundária:
- 0,6/1,2KV
Opções de Tensão do secundário:
- 220/127V
- 380/220V
- 440/254V
Enrolamento: Alumínio com verniz impregnado
Documentação: Nota Fiscal, Relatório técnico, Esquema de ligação, Termo de garantia, Cópia da placa
Construção
Enrolamento fabricado em alumínio, revestidas por material isolante, imerso em óleo isolante mineral, e confeccionadas em ambiente controlado e apropriado.
Núcleo magnético composto de lâminas de aço silício.
Radiadores para melhor desempenho na dissipação do calor, assim sendo possível fazer com que o transformador consiga trabalhar com temperaturas inferiores aos transformadores a seco.
Aplicações
Há transformadores a óleo para atender quaisquer que sejam as necessidades, instalação de cabines simplificadas, convencionais onde necessita de uma grande potencia, lugares onde a segurança é prioridade e necessitam de um transformador que não apresente risco ao fluxo de pessoas próximas, distribuição, geração, consumo de energia.
- Comércio
- Indústrias
- Cooperativas
- instaladoras
- Empreiteiras
- Subestações indústrias
- Máquinas Elétricas
- Instalações onde há grande movimentação de pessoas em área pública
- Próximo de centros de carga
- Calçadas
- Praças
- Escolas
- Entre outros
Por que utilizar este produto?
- Possui alta durabilidade.
- Facilidade de instalação interna ou externa.
- Transformador com baixo custo de fabricação.
- Necessita de pouca manutenção, que é simples de ser executada, substituição de óleo isolante, juntas, guarnições e acessórios.
- Bom acesso as partes ativas, facilitando a execução de manutenções necessárias, colaborando assim para um melhor tempo de vida util.
