Transformadores a seco de média Tensão (Até 5000 KVA)
Não utilizam óleo, o que reduz riscos ambientais e de incêndio. Indicados para ambientes internos, como indústrias, prédios comerciais e hospitais.
Segurança
Não apresentam risco de explosão, sendo ideais para locais com grande fluxo de pessoas. Não necessitam de paredes corta-fogo nem instalação em áreas afastadas.
Manutenção
Não requerem substituição de óleo nem análises periódicas, reduzindo custos e intervalos de manutenção preventiva.
Praticidade
Instalação simples e pratica, não necessitando de tanque de contenção e sistema de proteção de facil monitoramento.
Tamanho
Estrutura compacta que facilita a movimentação e não ocupa grandes áreas de instalação.
Especificações técnicas, construção e aplicações
Descrição Técnica

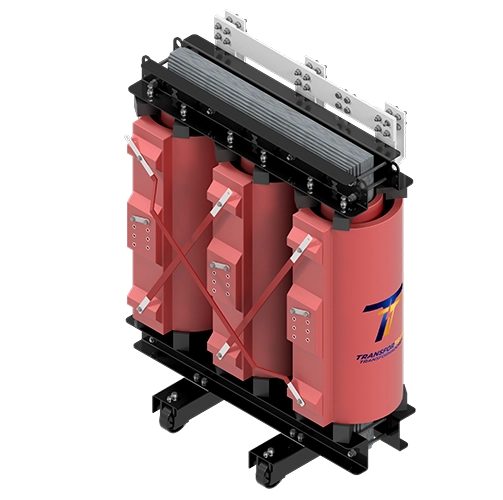

- Potência: 15 KVA a 5000 KVA
- Grau de Proteção (Padrão): IP00
- Nível de isolação: 0,6KV
- NBI (AT): 95.0KV
- Frequência: 60 Hz
- Grupo de ligação: Dyn1
- Fator K: K1
- Elevação temperatura dos enrolamentos média: 100.0 °C
- Elevação de temperatura dos enrolamentos no ponto mais quente: 115.0 °C
- Classe de temperatura material isolante: F (155°C)
- Fase: Trifásico
- Refrigeração: AN
- Instalação: Abrigada/Interna
- Meio isolante: Epóxi
- Altitude máxima de instalação: 1000.0 m
- Atmosfera: Não agressiva
- Temperatura ambiente máxima: 40.0 °C
- Tipo de comutação: Externo, para comutação sem carga e desenergizada
- Material dos condutores: AT/BT - Alumínio/Alumínio
- Nível de ruído: ≤ 64.0 dB
Tensões e Normas
Opções de Tensão do secundário:
- 220/127V
- 380/220V
- 440/254V
Normas: NBR 5356-11
Documentação: Nota Fiscal, Relatório técnico, Esquema de ligação, Termo de garantia, Cópia da placa
Construção

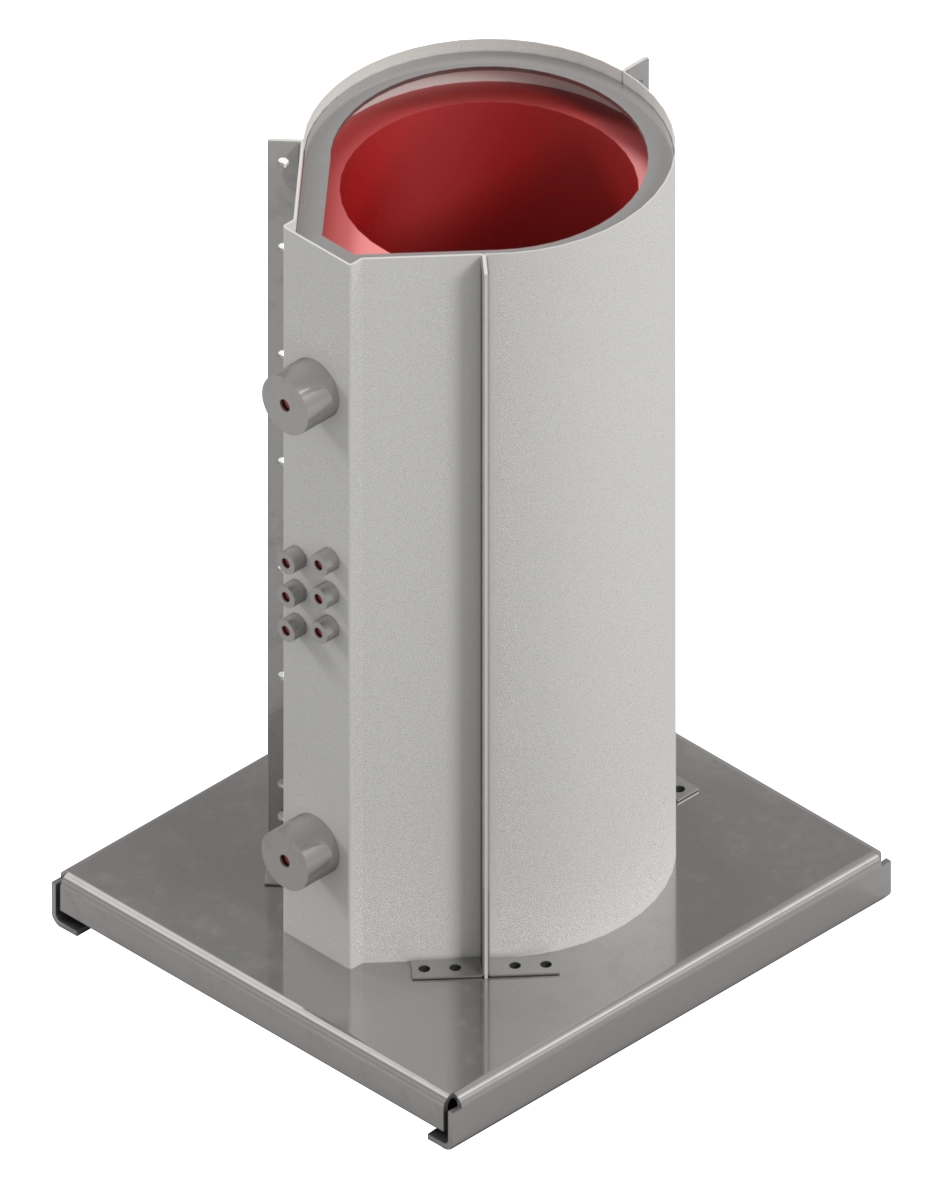

Enrolamento fabricado em alumínio, revestidas por material isolante, encapsuladas com epóxi, e confeccionadas em ambiente controlado e apropriado;
Núcleo magnético composto de lâminas de aço silício
Bobinas de AT e BT são confeccionadas em alumínio, assim minimizando os esforços mecânicos do transformador quando submetido a situações de sobrecarga ou curto-circuito.
Aplicações
São aplicados no setor residencial, como na adequação da Tensão para eletrodomésticos, no funcionamento de sistemas de geração fotovoltaica (energia solar), correção dos níveis de Tensão fornecidos pela concessionária de energia, entre outros:
- Sistemas de distribuição e iluminações industriais e comerciais
- Alimentação de painéis
- Motores elétricos
- Isolação de circuitos elétricos
- Cargas não lineares
- Subestações de entrada de energia
- Cabines secundarias
- Datacenters
- Fornos e aplicações especiais
- Entre outros...
Por que utilizar este produto?
- Seguro: Isento de descargas parciais, suportabilidade às tensões de impulso e aplicada, capacidade de sobrecarga, resistente a umidade, alta suportabilidade à curtos circuitos.
- Econômico: Instalado nos centros de carga permite otimização do projeto de instalação, maior simplicidade nas eventuais mudanças de lay-out das instalações, torna desnecessária a construção de obras civis ou proteções especiais
- Ecológico: Sem líquidos isolantes, resistente a chamas e auto-extinguível, não emite gases tóxicos, totalmente reciclável, isento de manutenção.
- Adaptável: A potência pode ser aumentada em até 40% com a simples instalação de ventilação forçada, facilidade no posicionamento de terminais, menor área requerida para instalação
